magnolia المغنوليا

OLYMPUS DIGITAL CAMERA
Schade, ich konnte das Rad, das Magnolia genannt wurde, nicht vor einem prächtigen Magnolienbaum fotografieren. Dafür, ein Foto vor einem prachtvollen Birnbaum.

08
Statement der Besitzerin ist deutlich. Das gefällt mir. Die Marschrichtung war vom Anfang an klar. Ein leichtes Rad für 1,55m größe Frau(Schrittlänge 70cm), die bisher mit einem über 23kg schwere 28″ E-Bike eines renommierten Herstellers kämpfen mußte. Das neue Rad sollte passgenau für sie entworfen sein, also ohne Frage ein 26″ Rad mit leichten Teilen equippt. Nicht nur leicht im Gewicht, sondern auch in der Handhabung. Leichtgängigkeit ist groß geschrieben, da sie auf ihrem Arbeitsweg einige kurze, aber heftige Steigungen zu meistern hat. Und wenn sie S-Bahn nehmen will/muß, kann sie das Rad selbst tragen, und muß nicht mehr auf hilfsbereite und kräftige Männer warten.

Auch daher eine extrtaleichte Übersetzung. Bis der Rahmen fertig konstruiert wurde, fiel die Entscheidung noch nicht, ob Schaltwerk oder Schaltnabe. So habe ich für beide Möglichkeiten gesorgt.Letztenendlich wurde auf Schaltnabe(Alfine 11fach) entschieden, weil sie diese Schaltung bereits auf dem E-Bike hat und sie doch gut findet. Ursprünglich mit einem Kettenspanner gedacht, aber zum Glück passte die Hinterachse goldrichtig in die Mitte des kurzen Ausfallende so daß ich auf Kettenspanner verzichtet habe.
0409

Ach ja, der Rahmen wurde in Deutschland gebaut, von einem erfahrenen Rahmenbauer, dessen Vater auch Rahmenbauer war. Ich bin froh, daß ich ihn kenne. Gewisse Sachen kann man mit ihm sehr gut machen. Wie immer, ich muß begreifen und wissen, wie der Rahmenbauer arbeitet, und den Entwurf so steuern, daß er möglichst ohne Problem bauen kann, nach seiner Arbeitsweise. Das mache ich mit jedem Rahmenbauer. Dann habe ich einen großen Vorteil, daß ich je nach Bedarf einen bestpassenden Rahmenbauer aussuchen kann.

Und die Farben! Es gab klare Aussage; es soll so ähnliche Farbe sein wie von Mericer in den 80er Jahren, pink mit leichter Brise Lila in Metallic. Das Rad soll Magnolia heissen. Das klang alles gut nachvollziehbar. Hier herrscht gedanklich die Klarheit. Beschriftung etwas grünlich wie die Blätter, und Bilder von Magnolienblüte, einmal ganz abstrahiert, und einmal eher realistisch. Ich habe die Masken gezeichnet und mein Vertrauenslackierer Robert hat sie mit seinem Airbrush-Können realisiert, wirklich prima.
01
02
Und warum المغنوليا, Magnolia auf Arabisch? Einfach weil sie Arabisch lernt und die Sprache toll findet. Arabische Kaligraphie finde ich sehr schön. Da könnte ich auch mal was probieren, verschiedene Schriften als grafische Muster für den Rahmen zu nehmen.

Meiste Teile hat sie, zusammen mit ihrem Mann selbst ausgesucht, chapeau! ich bin nur beratend zur Seite gestanden(nur gedanklich, denn sie lebt 600km von Berlin entfernt). Bei 26″ ist es heute schwer, leichte Felgen in silber zu finden. Reifenwahl war sie nicht ganz sicher, ob 38mm reicht, oder besser 42mm oder breiter. Rahmen wurde so konstruiert, Reifen bis 45mm aufnehmen zu können, zusammen mit 50mm breitem Gilles Berthoud Schutzblech. Nun ist die wahl auf 38mm schmale Panaracer gefallen. Daher etwas großer Raum zwischen Reifen und Blech. Das finde ich nicht schlimm, denn keiner sieht das Rad wirklich von der Seite. Die Möglichkeit, evtl. später breitere reifen einbauen zu können, ist wichtiger.
10

Hier ein Wort zu Shimano-Teile,, Ich verstehe es nicht, warum Shimano eigene PRodukt so häßlich gestaltet. Häßlich ist nicht gleich markant. Sie sind so beliebig und gedankenlos geformt. Schalthebel von Shimano möchte ich eigentlich nicht einbauen, wenn ich darauf verzichten könnte,, Vielleicht hat Shimano zuviel Produkte.Wer kann Deore, XT oder SLX auf Anhieb unterscheiden? Und den Sinn dieser gewisse Vielfalt verstehe ich auch nicht, außer daß sie unterschiedlich kosten. Eine radikale Produktbereinigung täte gut. Aber als Marktführer hat Shimano Angst, kleinste Marktnische liegen zu lassen. Genau, diese Häßlichkeit ist Ausdruck der Angst, oder?
11

0305061314

beflügelt durch die Stadt

16
Ein moderner Stadtflitzer, der schnelles und elegantes Fahren in der Stadt ermöglicht. Beinah ein rennrad, aber mit stadttauglicher Geometrie, Bereifung und auch Platz für Schutzblech. Das ist doch eine geeignete Gelegenheit, mit Nico von Cicli Bonanno zusammenzuarbeiten. Nico spezialisiert sich auf schnelle und leichten Rennradrahmen, in TIG-Verfahren. Das Rad ist nicht ganz Rennrad, aber mit ihm kann man auch schnell und flink fahren. Rohrsatz ist Mischung von Columbus Spirit und Zona, alles obersized(Oberrohr 31,8, Unterrohr 35,0, Sitzrohr 33,5, Steuerohr 36,0mm), Der Rahmen ist für die Größe(615mm) recht leicht. Lackiert wurde in zurückhaltender Blau Metallic bei Velociao. Das ganze Rad wirkt schlicht und modern, ist aber extravagant und hat auch nette Details. Hauptröhre wurden TIG-geschweißt. Streben, Ausfallenden, Gabel sind hartgelötet. Es ist eher eine Ausnahme, daß Nico auch Gabel aus Stahl baut. Carbongabel lehne ich für täglichen Stadteinsatz ab.
geometrie kimura bonnano 01

Gewünscht wurde auch Bullhornlenker. Das mit normaler Schalt- u. Bremseinheit zu kombinieren ist nicht so einfach. Ich hätte auch normalen Rennlenker abschneiden können. Ich fand aber einen geeigneten Bullhornlenker mit Aeroform, der nur poliert werden mußte.
12

Radsatz besteht aus blauen Felgen(Rigida DP18 in NOS), hintere Nabe Campa Veloce, vordere Nabe Shimano Ultegra. Reifen sind Continental Contact Speed 32mm. Hierzu paast noch Schutzblech von Curana oder Pelago, wenn es später gewünscht wird.
19

Antrieb ist Campagnolo Veloce, hauptsächlich aus dem Grund, weil es silber ist. Wenn Shimano Antrieb/Transmission in Silber hätten, würde ich auch nehmen. Ursprünglich hätte man eine 1×10-fach Schaltung gedacht, aber 2×10-fach wird nicht schaden, vor allem wenn man mit dem Rad auch Touren macht.
04
07
10

Ein beflügelnd inspirierendes Stadtrad, das alltägliches Radeln Freude bereiten wird. Ich hoffe, es kommt bald wieder Gelegenehit dazu, mit Nico von Cicli Bonanno zusammenzuarbeiten.
14
05
06
02

b i c h e, 700C MERAL by Raizin Works

biche010
Geschmeidig und elegant wie Biche, eine Ricke, soll das Tourenrad werden. Raizin Works ist genau die richtige, so einen Rahmen in Auftrag zu geben. Schlicht und unscheinbar auf Anhieb, aber alles wirklich gerade, Fillet nur soviel wie notwendig, um optimale Steifigkeit zu erzielen, ohne zuviel Hitze zuzufügen. Passend zum Fillet Brazing eine Cinelli Gabelkrone SCA. Es ist eine Freude, so einen sauber gebauten Rahmen anzuschauen. Nur Bremszug hinten ist innenverlegt. Die Farbe erinnert an Peugeot von Ende 70er/Anfang 80er.
biche 006
Bald beginnt die Montage. Teile liegen berreit. Sogar die Taasche für die Touren ist schon fertig. Man muß ihr nur noch die Seele einhauchen. Geschwungene Landstrassen und Feldwege warten auf die hübsche Ricke. Frühling, lass sie nicht zu lange warten.
biche 008
biche 005
biche 007
biche 011
biche 009

Formgebung von Bilaminates

OLYMPUS DIGITAL CAMERA
Design von Bilaminates ist eine sensible Sache. Gerade weil soviel möglich ist, ist es nicht leicht, genau die passende Form zu finden. Jeder hat anderen Geschmack, andere Vorstellung. Es gibt unzählige bereits realisierte Formen. Es gibt auch große Möglichkeit, etwas neues zu probieren. Hier wird nach dem Begriff „klassisch modern“ und „schlicht“ gestaltet. Daher habe ich die Laminate an Ober- und Unterohr weggelassen. Recht einfach, doch einzigartig. Und Fukuda-san von Raizin Works bleibt ein verläßlicher Partner für mich.
WJ 01
WJ 02

Komfort-Meral 26″

Die Rahmenform, die als Typ Meral genannt wird, war für sportliches Damenrad entworfen. Es war eine ausgewogene Mixtur von sportlicher Steifigkeit und damengerechter Ein-/Abstiegsmöglichkeit. Moderne Interpretationen, die heute von versch. Anbietern gibt, sind meist komfortabler ausgelegt. Das ist einerseits Trend heute, daß man bequemer radeln möchte. Damen, die heute sportlich fahren wollen, greifen meist auf Herrenrahmen zurück.

Geometrie dieses Rahmentyps kann man relativ variabel auslegen so daß man bequem bis sportlich recht unterschiedlich gestalten kann. Für eine Dame mit 155cm Körpergröße habe ich einen Rahmen in der Form entworfen, der eine sehr bequeme und aufrechte Körperhaltung ermöglicht. Meral für 26″ Radsatz gab es noch nicht(ich kenne das nicht). Das ist klarer Vorteil von Einzelanfertigung.

ILLU Meral 26inch A4

Allerdings weist Ihr 35km langer Arbeitsweg stellenweise heftige Steigungen bis fast 20%. Normalerweise würde ich sagen, daß sie diesen Abschnitt mit der S-Bahn erledigen sollte. Sie will aber die Strecke oft radeln, und nur ab und zu das Rad in den Zug mitnehmen. Dafür muß das Rad 2 Dinge erfüllen, Leichtgewicht und Leichtgängigkeit. Ich bin gespannt, wie das Endergebnis aussehen wird. Im April will sie damit losradeln.

Rebirth of a frame, Cougar MTB 1992

26
Mountainbike,, Das ist eine Kategorie, welche in den letzten 30 Jahren sehr viel passiert ist. MTB von 1990 und heute haben, zumindest äußerlich, nicht mehr viel Gemeinsamkeit. MOuntainbiking hat sich weiterentwickelt in verschiedene Richtungen, die spezifisch passendes Fahrzeug! brauchen. Aber wenn man einfach Waldwege/Feldwege fahren will, nicht springen oder fliegen, sondern sauber die beste Wegspur folgen will, dann braucht man diese moderne Geräte nicht. Hier bietet sich ältere MTB-Rahmen für solchen Zweck. Achten sollte man auf die Oberrohrlänge, die damals meist recht lang war und eine sehr vorgeneigte Körperhaltung verlangte(was für den gedachten Zweck eigentlich richtig ist).
cougar original 2
Ich habe gemeinsam mit dem Kunden nach geeigneten Rahmen gesucht, und diesen fande ich gut, aus der Sicht von Geometrie, und auch weil er besonders ist, denn er ist Einzelanfertigung mit Fillet Brazing. Gebaut in GB bei Terry Dolan, unter seiner damaligen Marke Cougar, Rahmennummer 1210, Baujahr 1992. Über diesen Rahmen habe ich schon mal berichtet. Ein langer Arbeitsweg ist nun abgeschlossen.

Der Rahmen wurde gerichtet, Hinterbau von 130 auf 135mm gespreizt. Dann wurde er entlackt. Dann kam eine Überraschung. Kettenstreben hatten mehrere ganz kleine Löcher. Ich denke, der Rahmenbauer hat nach dem Löten den Rahmen in Säurebad reingetaucht, und danach nicht gut genug gewaschen(neutralisert). Vielleicht weil an Kettenstreben keine kleine Löcher gebohrt sind. die normalerweise zum Löten brauchen. Oder hat der rahmenbauer nach dem Löten diese kleine Löcher zugelötet. Das machen manche Rahmenbauer. So rosteten die Kettenstreben etwas von innen. Die Löcher wurden zugelötet. Innenseite wurde phosphorisiert. Nach der Lackierung versiegelt.

Farbauswahl fiel auf eine Autolackfarbe, MAZDA Magmarot. Diese Farbe hat extreme Tiefe und changiert je nach dem Lichteinfall von goldig bis bläulich. Eine eindrucksvolle Farbe! Leider mußte man erfahren, daß es noch keine Mischrezeptur für diese Autofarbe gibt. Na sowas! Aber, mein Vertrauenslackierer Robert hat diese Farbe angeschaut und und in mehreren Schichten lackiert, was dem gewünschten Magmarot recht nah dran kommt.
17

Ach ja, jetzt hat Mercedes eine ganz ähnliche Lackfarbe rausgebracht, und wirbt mit einer etwas geschmacklosen Werbung dafür. Oder ist sie genau richtig für manche Mercedeskundschaft? Vielleicht. Natürlich, Mercedes darf auch witzig, jung und geschmacklos sein wollen(sorry Mercedes-Fahrer! Es geht nicht um Euch, sondern um Mercedes selbst). Das gelbe Auto, das auch in dieser Werbung zu sehen ist, ist eindeutig als Opel zu identifizieren. Design-mäßig ist Mercedes schon seit langem auf Opel-Neveau, finde ich(sorry für Mercedes!). Autoindustrie hat es nötig heute, sich intensiv um junge Generation zu kümmern. Man muß sich aber nicht lächerlich machen. Es sei denn, man findet selbst lächerlich,,,

Übrigens, es gibt heute sehr viel Rottöne in der Autowelt. Das war vor 5 Jahre noch undenkbar. Autos sind ganz klar bunter geworden. Ich wette, in 10 Jahren werden 2-Farbenlackierunen bei Autos wieder angesagt sein.

Dieses Rad, das für Waldwege mit auf und ab konzipiert ist, auch um die Vögel zu beobachten, heißt picus, also Specht. Der Name picus kommt auf Oberrohr, Original-Logo von Cougar auf Steuerrohr, und mein Logo K auf Sitzrohr, alles in goldigen Silber.
27
07
14

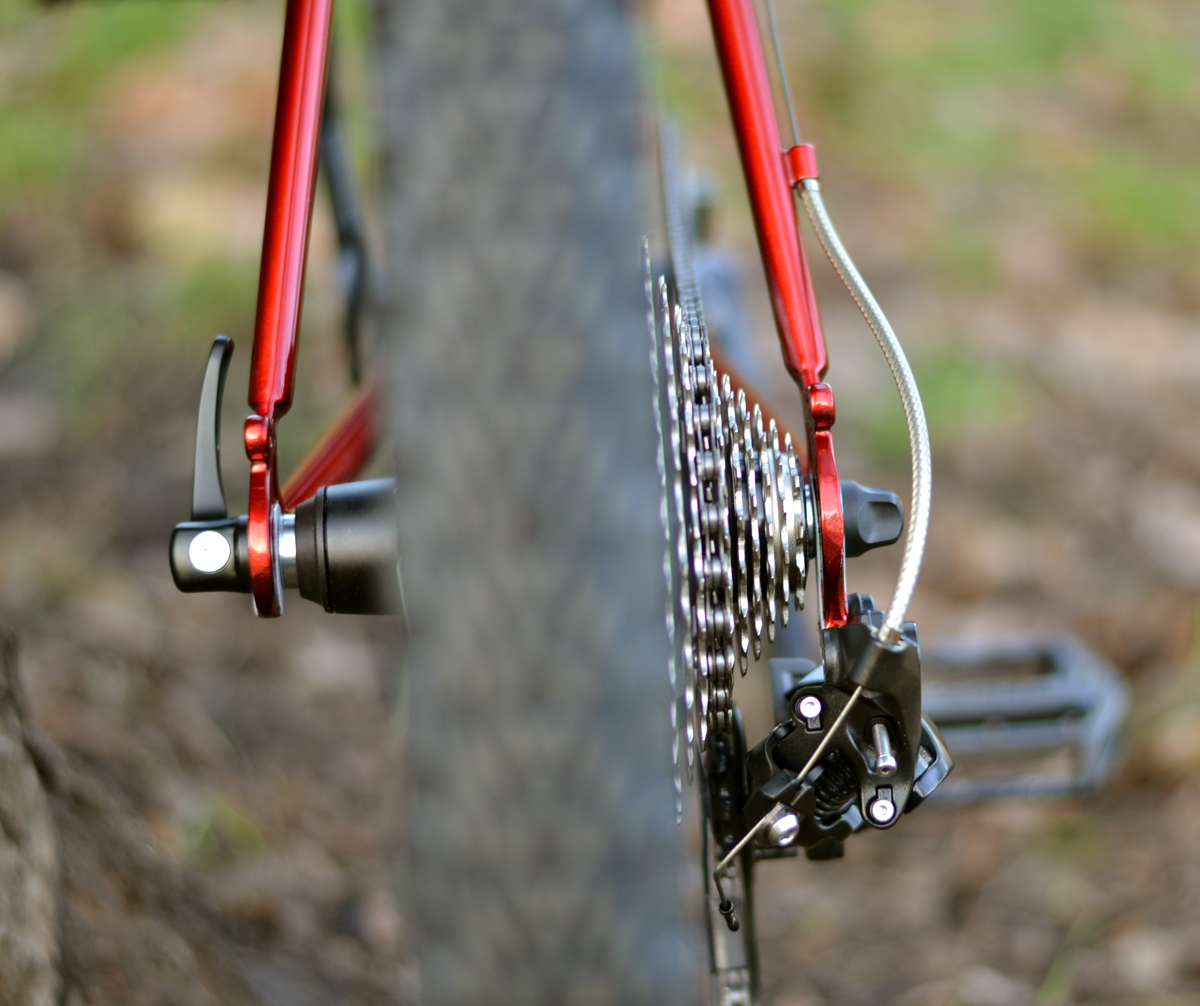

Technisch ist es eine mischung von Vintage und Modern. Einige alte Shogun-Teile kamen im Einsatz. Sattelstütze und Lenker sind neu aus Alu+Skandium. Antrieb ist ganz zeitgemäß, komplett Shimano XT mit 1x11fach(34z x 11/42z) Übersetzung. Radsatz ist recht leicht(Shimano XT-Naben, Sapim Race-Speichen, Mavic XC-717 Felgen, Hutchinson Cobra faltreifen 2,1″).
13
12
04

Ein optisch recht schlankes, leichtes und geschmeidiges Fahrrad(mein Eindruck nach der Probefahrt), das auf Waldwege Freude bereiten wird. Bin auch von dieser Farbe beeindruckt, so daß ich auch für mich solche Lackierung(aber nicht rot) überlege.
25
24
23
21
09
08
16
Dieses Fahrrad nenne ich nicht MTB, sondern WFB, Wald-und Feldwegbike. Ich mache Gedanken über die Kategorien, weil sie irgendwie entstanden sind und nicht meinen Bedürfnisse/Nützungen passen. Ich fahre zwar Rennrad, aber bestreite kein Rennen. Ist das dann noch ein Rennrad?? Dazu in einem anderen Eintrag, demnächst.

Dave Hinde TT 1989

OLYMPUS DIGITAL CAMERA
Ein kleiner TT Rahmen von Dave Hinde, ehm. TT-Fahrer. Er hat sein Geschäft in Norwich Cheshire nahe Manchester. Er ließ im Haus Rahmen bauen. Ob er selber Rahmen gebaut hat, weiss ich nicht. Es gibt interessante TT-Rahmen aus den 80er/90er aus seiner Werkstatt. Dieser Rahmen muß neue lackiert werden. Dann werde ich ihn erst für mich aufbauen, denn er ist kurz(48,5cm mitte-mitte). Ich habe kurze Arme, nicht nur kurze Beine. So könnte er gut für mich passen. Wie dieser Rahmen fahren wird, kann ich noch gar nicht sagen.

Dave Hinde hat immer noch sein Geschäft, macht auch Online-Shop. Sein Geschäft(=er) aber hat so dermaßen schlechten Ruf in Großbritanien. Das er so immer noch Geschäft betreiben kann, ist mir fast ein Wunder. Hier ein köstliches? Beispiel:
„once „went in the shop ( staff incredibly rude ) asked for a Dura ace rear mech …was told to „make do “ with a 105 …said i wanted a DA as rest of bike was…
Dave ( i know it was him from his TT days ) offered to sandpaper off teh 105 logo & write on dura-ace in black marker & said i wouldnt know the difference..
…i drove down to rourkes instead

Manche Fahrradgeschäftsinhaber sind schon ein bißchen seltsam, ohne sie als überheblich/arrogant zu nennen. Ich kenne auch welche. Das ist aber für die meisten Kunden nicht mehr amüsant.

Rahmen f. Ballonreifen

DSC_0137
In manchen Orte in Brandenburg geht es recht sandig zu. Im Kieferwald kann es sehr oft höllisch sandig sein. Einen Wunsch zu träumen ist gut verständlich, mit dem Fahrrad nicht im Sand stecken zu bleiben. Eine breitere Tragfläche den Last besser verteilen und versinkt nicht so leicht in den Sand. Also, breite Reifen muß her! Aber normaler Fahrradrahmen ist nicht dafür konzipiert und erlaubt höchstens 42mm breite Reifen, wenn überhaupt. Meiste Stadtfahrräder haben 32 bis 38mm breite Reifen. MTB haben viel größeren Reifendurchlaß, aber nicht jeder findet MTB schön. Hier hilft Einzelangertigung, solche Wünsche zu realisieren. Wie gut, daß man flexiblen Rahmenbauer zur Verfügung hat.
DSC_0148
Dieser Rahmen ist konzipiert für 60mm breite Reifen, plus Schutzblech von SKS(65mm breit). Komplett gemufft, Gabel auch mit klassischer Krone. Vorbereitet für modernen Nabenschaltung und Canti-Bremsen. Auswahl von Reifen in der 60mm Breite ist sehr klein. Für 55 oder 40mm gibt es mehr. Ballonreifen nennt man wenn er sehr breit ist(breiter als 45mm). Diese breite Reifen kann man mit geringerem Luftdruck fahren und sind sehr komfortabel. Bei gleichem Luftdruck ist der Rollwiderstand geringer als schmaleren Reifen, weil die breitere Reifen sich weniger verformen. Ntürlich fährt man unterschiedlich breite Reifen nie mit gleichem Luftdruck. Also, das sagt nicht automatisch, daß breitere Reifen geringeren Rollwiderstand haben.

Reifen ist extrem wichtig für Fahrrad. Neben Rahmen ist der Reifen/Radsatz das wichtigste Element. Danach kommen der Sattel, Pedale und Lenker/Griffe. Auswahl von Reifen ist aber gar nicht einfach. Hier gibt es ein interessanter Artikel über die Reifenbreite.
DSC_0146
Muffen werden noch verfeinert(siehe unten, nur kleine Eingriffe, die feinen Unterschied machen), bevor der Rahmen in schöner Farbe lackiert wird. Ein interessantes Projekt. Hier ist der Wunsch, wo und wie man fahren möchte, ganz konkret und wichtig. Erst dann kommt das schöne Aussehen.
DSC_0024
DSC_0017

COUGAR, Liverpool

Cougar war ursprünglich eine Marke von Terry Dolan, der in Liverpool Rahmen baute und Shop hate. Er war ein renommierter Rrahmenbauer. Unter der Marke Cougar wurden alles mögliche gebaut, Bahnrad, TT-Rad, auch MTB. Mitte der 90ern begann er seinen eigenen Namen als Marke zu benützen und war/ist besonders erfolgreich im TT und Bahnrennen. Chris Boardman, Bradley Wiegens und weitere Nationalfahrer, Olympiasieger/Weltmeister fuhren/fahren auf Dolan-Rad. Dolan ist noch gut im geschäft.
cougar
Marke Cougar wurde so um 2000 von Paul Donohue(nicht verwechseln mit Donhou Bicycles in London) übernommen, der schon früher für Dolan gearbeitet hat. Donohue arbeitet nicht mehr als Rahmenbauer.
COUGAR MTB frame
Und das ist ein Aufbauprojekt, Cougar-MTB, schätzungsweise so um 1990. Ganz nette Fillet Brazing, schlanker Rohrsatz. Dieser Rahmen wird neu lackiert und mit modernen Teilen aufgebaut für Wald-/Feldwege, also als ein leichtes XC-Rad, ganz ohne Federung. Das Foto zeigt provisorischer Aufbau für die Bestimmung der Sitzposition.

Ludo, made in Belgium

ludo 03
Ludo, eine eher unbekannte Marke in Belgien, nahe Brüssel. 1964 fuhr Eddy Merckx auf dem Rennrad mit Ludo-Rahmen zum Amateurweltmeister. Die Firma existiert noch, aber baut keinen Rahmen mehr und vertreibt Fahrräder unter der Marke „Granville Bikes„.
ludo 02

ludo 06
Dieser Rahmen, welcher der Kunde mitgebracht hat, müßte aus den 70ern sein, ist in einem guten Zustand. Der Lack im blassen Gold sieht gut aus. Aus diesem Rahmen soll ein City-Flitzer wachsen. Ich habe den Hinterbau auf 130mm gespreizt, um einen zeitgemäßen Radsatz einzubauen. Zum Einsatz kam Campagnolo Khamsin mit 9facher Kassette(Shimano). Alle Teile sollen in schwarz gehalten werden. Shimano Sora sieht noch mehr oder weniger klassisch aus im Gegensatz zu allen Shadow-Schaltwerke. Sitzposition wurde abgestimmt für komfortables Radeln. Schalthebel habe ich zuerst Daummi eingebaut, was aber ergonomisch nicht ganz gut passte. Deshalb kam ein Rapidfire-Schalthebel von Shimano in Einsatz. Er ermöglicht Schalten, ohne Hand verstellen zu müssen. Dafür ist es leider nicht so schön, und unnötig groß. Wer braucht solche Schaltanzeige, die sowieso nur ganz grobe Position zeigen kann?? Ich sage nicht zum ersten Mal, daß Shimano ein wenig wie Toyota ist, nicht nur ihre Produktpolitik, sondern auch Design, ein wenig roboterhaft und seltsam. Japanische Manga-Kultur greift auch hier durch? Da dieser Rahmen für rennrad ist, ist der Abstand zwischen Reifen, Schutzblech und Bremsen recht eng. Aber 28mm Conti GP 4Seasons passt gerade noch. Das Rad ist insgesamt recht klassisch harmonisch geworden.
ludo 01
